装配式建筑施工的BIM模拟

装配式建筑和BIM技术是建筑业的热点，目前还处于起步阶段。它们有许多共同点和互补地方。BIM技术可以为装配建筑的快速发展提供新的解决方案，快速提供高装配建筑构件的生产、施工吊装、工程造价、运行维护的生命周期，并能高效率、高质量，弥补我国装配式建筑的设计和施工中的不足，充分发挥装配式建筑特性，优化施工方案，保证我国装配式建筑的快速、健康发展。

施工仿真

施工仿真是通过直观的三维模型动画和相关施工组织来指导复杂的施工过程。与二维图纸施工组织设计相比，BIM技术的三维模型和动画漫游施工仿真具有无可比拟的优势，特别是基于BIM技术的施工仿真从根本上解决了施工中可能遇到的碰撞问题，实现各行业、各部门的协调，减少不必要的损失。施工仿真更容易提前识别问题，起到警戒作用，并节约成本，缩短工期。同时，施工人员能够更清晰、更彻底地掌握施工过程，有效避免传统技术交底模式可能出现的信息沟通问题。BIM技术模型可以直接导出工程量的详细统计表，便于以后的工程进度计划和工程造价。全面提高了施工阶段的效率和质量，有效地降低了工程造价和施工风险。

基于BIM技术的施工仿真分为4D施工仿真和5D施工仿真。4D施工仿真是在3D基础上增加时间维度，在实际施工过程中从无到有的建筑物模拟过程；4D基础上在成本维度上增加5D施工仿真，可以模拟建筑施工资金流动。

4D施工仿真的核心是将BIM三维核心模型与施工进度相匹配。为了实现三维建筑模型与施工进度的联系，对模型的各个组成部分给出了具体的时间参数。同时，随着时间的推移，建筑信息模型也逐渐生成。

在进行4D施工仿真之前，必须对工程结构进行与传统施工计划类似的分解和编码，这是工程进度管理的基础。项目结构分解通常采用项目结构图的形式，通过树形图层层分解细化项目结构结构，包括项目的所有子任务。

5D施工仿真的主要形式是“动画漫游”，也就是说，通过动画虚拟显示实际工程，可以加深业主或甲方对施工项目的理解，更好地理解设计意图，以动画漫游为辅助工具。施工仿真，进一步使施工技术人员熟悉项目。提高技术公开的效率，促进当事人之间的顺利沟通，为施工管理的优化提供有力保障。

输出结果

输出BIM模型包含了所有的建筑信息，视觉效果一直直观，其他方面都与平面图无可比拟，但目前大部分施工现场在硬件、软件和人员配置方面仍无法实现直接对接BIM模型。至于目前的情况，仍然需要BIM模式。平面图的转换便于施工现场检查。

BIM模型可以直接输出平面图。为了达到施工图纸的水平，可以通过进一步的二维图纸修改图纸。同时，通过读取BIM模型中的参数信息，自动添加标签栏的设计信息，提高了绘图效率。

现有装配式建筑施工的优点与不足

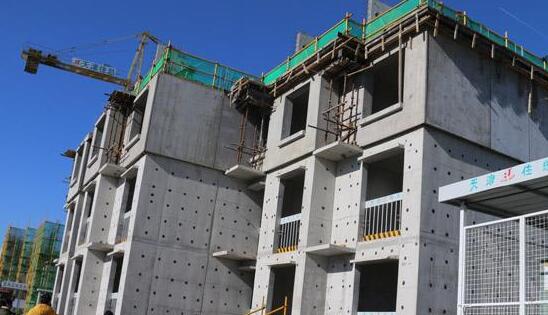

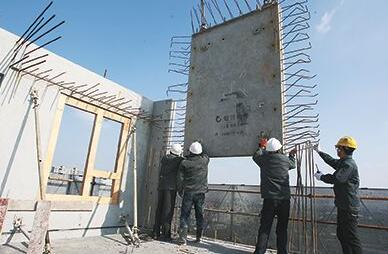

现有装配式建筑是装配式建筑现场装配有预制构件。与传统建筑相比，装配式建筑需要较少的材料存储空间，较少的建筑噪音，标准化的生产方式易于节约，环保。同时，装配式建筑的施工只需要对地基进行相应的处理，施工速度快，劳动强度低，除标准化、机械化外。高精度的生产模式保证了建筑质量，装配式建筑所蕴含的优势是传统建筑无法比拟的。

不足之处

装配式建筑施工的不足也存在许多问题，施工进度受到构件生产速度、运输方式等因素的制约，施工工艺的变化不利于构件的生产，安装中易“出错”。“漏”、“碰缺”等缺点，装配式建筑在生产和安装都是技术性强、专业性强的，我国建筑产业化进程还处于起步阶段，缺乏一批熟悉工业技术和装配的专业建筑人才。
